產品概述：

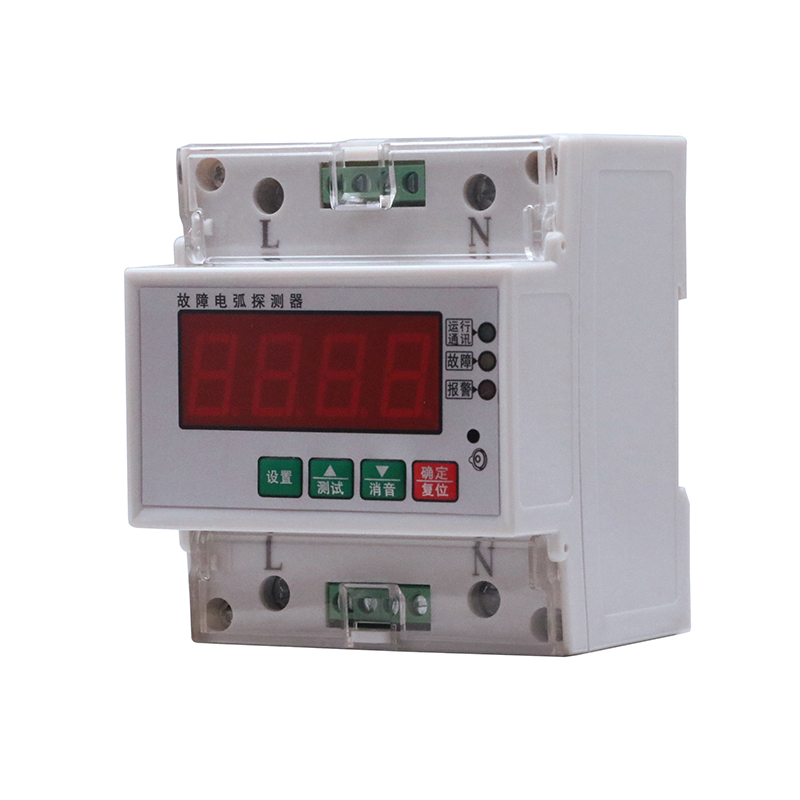

本產品為故障電弧探測器，是一種獨立式的故障電弧火災探測器，具有體積小、功能多、可靠性強、安裝方便等特點。該產品可以對接入線路中的故障電?。òü收喜⒙撾娀　⒐收洗撾娀。┻M行有效的檢測，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態。當檢測到線路中存在引起火災的故障電弧時，可以進行現場的蜂鳴器發出報警聲，點亮黃色故障燈，輸出脫扣信息至分勵脫扣器，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的。廣泛適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑；商場、體育館、禮堂、影劇院、大型醫院、學校，地鐵大型企業廠房等建筑等低壓線路場所中。

技術參數：

本產品可供操作的按鍵有"設置”鍵、“▲”鍵、“▼”鍵、“確認”鍵，其中“設置”鍵包含各種選項功能，“▲”鍵和“▼”鍵具有上翻下翻或改動參數的功能，“確認”鍵對操作或設置進行確定的按鍵。具體操作過程如下：

按“設置”鍵，進入設置界面，界面里有4個功能選項：

參數測量、報警查詢、故障查詢、參數設置。

可以精準判斷每一相線上的正常電弧和故障電弧。檢測到故障電弧時，發出聲光報警，同時向監控設備發送報警信號，并且將故障點的位置信息傳送至監控設備，定位故障的區域；

消音/測試功能

消音功能：消除報警聲音；當產品檢測到故障電弧后，發出聲光報警，可以通過面板上的消音按鍵消除產品的報警聲音，消音后報警燈狀態將維持不變。

測試功能：確認產品功能是否正常；當產品處于無報警狀態下，長按此鍵3秒，產品進入報警狀態，按下復位按鍵將產品切換至正常工作狀態。

復位功能

本產品具有復位功能；如果產品檢測到線路中故障電弧后，發出聲光報警。當排除線路中產生故障電弧原因后，可以通過按復位按鈕來對產品進行復位操作，來消除產品報警狀態。

通訊功能

本產品可以通過RS485串口總線與上端消防控制系統進行通訊，可以將檢測到線路狀態實時上傳，并可通過上端消防控制系統對下端故障電弧探測器進行報警復位實現了智能統一控制管理。（通訊協議見技術文件）

消防聯動功能

本產品具有消防聯動功能，需與分勵機構類產品配套使用。產品上有繼電器輸出口（如接線圖標識的脫扣位置），當產品檢測到線路中故障電弧時，發出聲光報警，繼電器輸出口的兩通道導通，與產品繼電器輸出口連接的外部分勵脫扣機構類產品因導通而切斷電路；當消防控制系統發出消防指令時也可通過本設備給連接的外部分勵脫扣機構類產品進行脫扣，實現消防聯動的作用。
